橡胶排污止回阀

名称：橡胶排污止回阀

橡胶排污止回阀又叫做橡胶鸭嘴阀，鸭嘴橡胶止回阀，橡胶柔性止回阀,橡胶缓闭逆止阀。Xf橡胶缓闭逆止阀是一种全橡胶结构、外形呈“鸭嘴状”，具有“正向流入，反向逆止”功能的新型给排水阀门产品。它根据受力分析和受力计算，针对不同的工况，采用不同的设计机理，选用不同的橡胶配方，并按特殊工艺制作而成。正向工作时，水由进水口流入，微小的水压，便能打开阀门，水压越大，阀门开启越大，水流量越大，阀口越紧，密封效果好。它广泛用于市政、水利、污水处理等各种出水排放口，防止倒灌、倒流、是取代拍门的理想产品。

橡胶排污止回阀适用范围

1.该产品性能卓越，选用范围广

2.选用于污水系统

3.选用于排放系统

4.选用于堤坝排放

5.选用于机场、高速公路排水

6.选用于下水道排放

7.选用于污水池排放

8.气味相隔

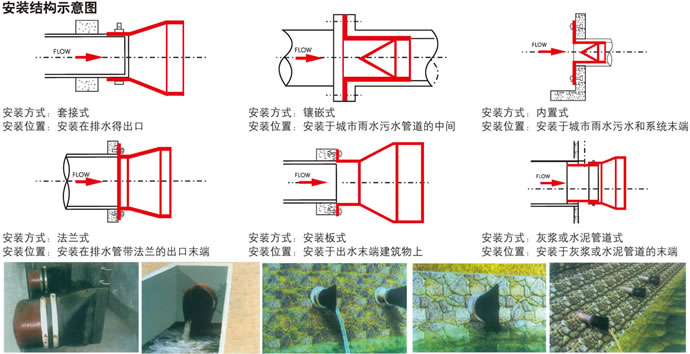

橡胶排污止回阀安装结构形式

1.套接式橡胶排污止回阀 XF-T安装在排水管的出口

2.法兰式橡胶排污止回阀 XF-F安装在排水管带法兰的出口末端

3.安装板式橡胶排污止回阀 XF-F安装于出水口末端构筑物上

4.内置式橡胶排污止回阀 XF-F安装于城市雨水污水和系统出口末端

5.灰浆或水泥管道式橡胶排污止回阀 XF-F 安装于灰浆或水泥管道的末端

橡胶排污止回阀安装使用说明

1.安装前的准备

2.请核对工况于阀的型号、安装方式、技术参数、技术要求（耐压或北压、耐温、耐腐蚀条件）是否相符。

3.检查阀的内外有无人为损坏，检查阀内有无赃物等。

4.检查安装管道外表面或连接法兰有无毛刺，有无变形，是否光滑平整。

5.安装过程

6.套接式橡胶排污止回阀的安装，应使阀的内径与连接管道的外径正确匹配；套入深度应符合相对应的要求；管道外表可涂加水工胶密封；卡箍卡口之间应适当加橡胶垫片，然后拧紧连接螺栓；若橡胶缓闭逆止阀采用辅助衬管，连接时，辅助衬管与预留管应密封焊牢，并适当增加强筋提高强度和刚性。

7.法兰式橡胶排污止回阀安装时，排水管的出口法兰尺寸应与橡胶缓闭逆止阀的连接法兰尺寸相对应；法兰与法兰之间应试具体情况，加装密封垫，保证连接紧固后的绝对密封；还要注意不能碰坏橡胶缓闭逆止阀的法兰唇边。

8.其它方式安装时，参照上述要求

9.当公称直径大于DN800时，由于阀体重量较大，加之工作时，阀体腹腔中有大量的水及水流冲击，须增加一支承拉杆，通过阀体上的吊环，将阀体长期稳固的吊起。

10.注意事项

11.阀体在搬运、储存、安装中，要避免不规范操作。

12.如阀体长期保存，要防止明火。严禁叠放。

13.正常使用中，无需维护，但要防止尖硬物戳穿阀体。

14.工作部位不能有物体的挤压，以免影响它的自然开启和关闭。

订货须知

1.用户要提供现场使用工况的情况说明及技术要求。

2.用户要提供必要的技术参数，包括管道的公称直径、管道接口外径、安装型式及正向开启压力、反向逆止背压的数值。

3.我方技术人员将根据用户的要求，为用户选型设计。

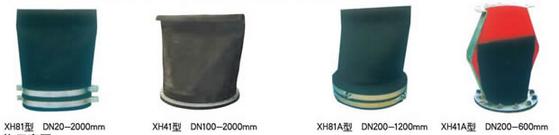

　　XH81、XH41、XH81A、XH41A型橡胶排污止回阀(西班牙称“鸭嘴形柔性止回阀”美国称为“鸭嘴形橡胶平嘴阀”)是在西班牙ROSS阀门公司，美国红阀公司生产的基础上进行总结性、典范性。革命性 再设计。更致力不断完善(鸭嘴形柔性止回阀)橡胶排污止回阀，而使该阀门的强度、韧性、密封性大大 提商，该阀门没有任何活动组件．免任何维修。该阀门可以给直管、法兰管、水泥管、玻璃钢管配套， 该阀门广泛用于海岸、沙滩、码头、水库、市政排洪、排污．可谓是环保绿色阀门，该阀门取代拍门止 回阀．彻底解决拍门易被泥沙、淤泥、石块、植被、海洋生物阻塞的问题。

橡胶排污止回阀产品特点

予传统拍们比较，优势特别明显：

1.根据水压差自动开启和关闭，安全可靠，无噪音，无需人员操作，无需维护。

2.正向开启水阻力小，启动压力小，且流量根据水压自然调节：

3.反向逆止密封好，没有渗漏，防止了倒流，背压越大，效果越佳：

4.防腐、耐老化、不变形、适应性强、使用寿命长；

5.尺寸范围广，公称直径DN50至DN3000。
