JGD型异径橡胶接头(大小头)

异径橡胶接头具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点，异径橡胶接头可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。

产品型号：JGD型

全国咨询电话：15903663076　0371-64393352

获取优惠报价

在线咨询方案

产品介绍

名称：JDX型异径橡胶接头

性能特点：

异径橡胶接头又称作大小头、异径减振器、异径橡胶软接头、橡胶异径接头、管道减震器、避震喉、挠性橡胶接头。橡胶接头球体是由内胶层、增强层有多层刮胶锦纶帘子布、外胶层复合的橡胶管组成。根据介质不同所采用的橡胶材质也不同，有天然胶、丁苯胶、丁基胶、丁腈胶、三元乙丙胶、氯丁胶、硅橡胶、氟橡胶等等。异径橡胶接头分别具有耐热、耐酸、碱、耐腐蚀、耐磨、耐油等功能。

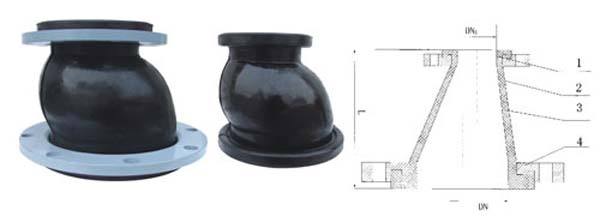

　异径橡胶接头主要特点是可解决金属管道连接时不同口径的问题，同时有减震降噪的作用，可节约管道安装零件，节约成本。它由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。

异径橡胶接头具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点，异径橡胶接头可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。普通型用于输送－15℃～120℃的空气、压缩空气、水、海水、油、酸、碱等。特殊型用于输送－30℃～250℃以上的上述介质或油、浓酸浓碱、固态物料。

异径橡胶接头技术条件

型号	JDX(DN50~300)	JDX(DN350~600)	备注
工作压力 MPa(kg·f/cm2)	1.0(10)	0.6(6)	A.如介质油，酸碱物质 B.工作温度有特殊要求 C.也可来函来图订制 D.订货时须说明
爆破压力 MPa(kg·f/cm2)	2.0(20)	1.5(15)
真空度 KPa(mmHG)	86.7(650)	53.3(400)
适用温度 ℃	-15-115,特殊可达-30-250
适用介质	水，海水，蒸气，油，酸，碱等

注：主要零件材料同JGD型

异径橡胶接头数据表

DN大×DN小	长度 (mm)	轴向位移 (mm)		横向位移 (mm)	角向位移 (a1+a2)0	DN大×DN小	长度 (mm)	轴向位移		横向位移 (mm)	角向位移 (a1+a2)0
DN大×DN小	长度 (mm)	伸长	压缩	横向位移 (mm)	角向位移 (a1+a2)0	DN大×DN小	长度 (mm)	伸长	压缩	横向位移 (mm)	角向位移 (a1+a2)0
80×40	180	20	30	45	35°	200×100	200	22	30	40	35°
80×50	180	20	30	45	35°	200×150	200	22	30	40	35°
80×65	180	20	30	45	35°	200×125	220	25	35	40	30°
100×50	180	20	30	45	35°	250×200	220	25	35	40	30°
100×65	180	20	30	45	35°	300×200	220	25	35	40	30°
100×80	180	20	30	45	35°	300×250	220	25	35	40	30°
125×65	180	20	30	45	35°	350×200	220	25	35	40	30°
150×50	190	20	30	45	35°	350×300	220	25	38	35	30°
150×80	190	20	30	45	35°	400×350	220	25	38	35	30°
125×80	200	22	30	40	35°	500×400	230	28	38	35	26°
125×100	200	22	30	40	35°	600×400	240	28	38	35	26°
150×100	200	22	30	40	35°	600×500	240	28	38	35	26°

注：DN200以上接头，高压力，高层建筑使用，管道必须有固定支撑或固定托架，否则产品必须有防拉脱装置（产品实际轴向力<反支撑力）。
