双法兰传力接头适用范围
VSSJAF型双法兰传力接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。
双法兰传力接头安装简要说明：
VSSJAF型双法兰传力接头适用于两边均与法兰连接的管道中，安装时调整产品两端与法兰的安装长度，对角依次均匀拧紧压螺栓，使其成为一个整体，并有一定的位移量，方便安装维修时，根据现场尺寸进行调整在工作时，可以把轴向推力传递至整个管道。
传力接头分类有：单发兰传力接头、双法兰松传力接头、可拆式双法兰传力接头。
传力接头材质：主要有Q235碳钢、不锈钢、铸钢、球墨铸铁等。不同的用途选用不同的材质和型号。

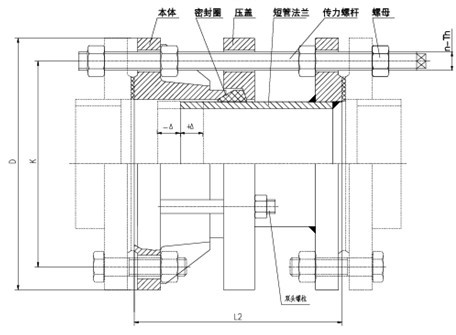

VSSJAF型双法兰传力接头材料表
序号 | 名称 | 数量 | 材料 |
1 | 本体 | 1 | QT400-15、Q235A、ZG230-450、20 |
2 | 密封圈 | 1 | NBR |
3 | 压盖 | 1 | QT400-15、Q235A、ZG230-450、20 |
4 | 限位短管法兰 | 1 | Q235A、20、16Mn |
5 | 螺母 | 4n | Q235A、20、1Cr18Ni9Ti |
6 | 长螺柱 | n | Q235A、35、1Cr18Ni9Ti |
7 | 螺柱 | n | Q235A、35、1Cr18Ni9Ti |
公称通径 | 管子外径 | 外形尺寸 | 伸缩量 | 法兰连接尺寸 | ||||||
Dw | L | L1 | 0.6MPa | 1.0MPa | ||||||
D | D1 | n-d。 | D | D1 | n-d。 | |||||
65 | 76 | 340 | 105 | 50 | 160 | 130 | 4-￠14 | 185 | 145 | 4-￠18 |
80 | 89 | 190 | 150 | 4-￠18 | 200 | 160 | 8-￠18 | |||
100 | 108 | 210 | 170 | 220 | 180 | |||||
114 | ||||||||||
125 | 133 | 240 | 200 | 8-￠18 | 250 | 210 | ||||
140 | ||||||||||
150 | 159 | 265 | 225 | 285 | 240 | 8-￠22 | ||||
168 | ||||||||||
200 | 219 | 320 | 280 | 340 | 295 | |||||
250 | 273 | 370 | 335 | 12-￠18 | 395 | 350 | 12-￠22 | |||
300 | 325 | 350 | 130 | 65 | 440 | 395 | 12-￠22 | 445 | 400 | |
350 | 377 | 490 | 445 | 505 | 460 | 16-￠22 | ||||
400 | 426 | 540 | 495 | 16-￠22 | 565 | 515 | 16-￠26 | |||
450 | 480 | 595 | 550 | 615 | 565 | 20-￠26 | ||||
500 | 530 | 645 | 600 | 20-￠22 | 670 | 620 | ||||
600 | 630 | 755 | 705 | 20-￠26 | 780 | 725 | 20-￠30 | |||
700 | 720 | 860 | 810 | 24-￠26 | 895 | 840 | 24-￠30 | |||
800 | 820 | 590 | 220 | 130 | 975 | 920 | 24-￠30 | 1015 | 950 | 24-￠33 |
900 | 920 | 1075 | 1020 | 1115 | 1015 | 28-￠33 | ||||
1000 | 1020 | 1175 | 1120 | 28-￠30 | 1230 | 1160 | 28-￠36 | |||
1200 | 1220 | 1405 | 1340 | 32-￠33 | 1455 | 1380 | 32-￠40 | |||
1400 | 1420 | 1630 | 1560 | 36-￠36 | 1675 | 1590 | 36-￠42 | |||
1500 | 1520 | 1730 | 1660 | - | - | - | ||||
1600 | 1620 | 1830 | 1760 | 40-￠36 | 1915 | 1820 | 40-￠48 | |||
1800 | 1820 | 2045 | 1970 | 44-￠40 | 2115 | 2020 | 44-￠48 | |||
2000 | 2020 | 2265 | 2180 | 48-￠42 | 2325 | 2230 | 48-￠48 | |||
2200 | 2220 | 2475 | 2390 | 52-￠42 | 2550 | 2440 | 52-￠56 | |||
2400 | 2420 | 2685 | 2600 | 56-￠42 | 2760 | 2650 | 56-￠56 | |||
