波纹伸缩器

我厂生产各种型号波纹伸缩器，我公司是集波纹伸缩器的研发和波纹伸缩器的生产于一体的专业厂家，常年来我公司的波纹伸缩器专家一直专心致力于波纹伸缩器的研制工作，开发出了质量好价格低的波纹伸缩器，给顾客带来了极大的方便。

产品型号：波纹伸缩器

全国咨询电话：15903663076　0371-64393352

获取优惠报价

在线咨询方案

产品介绍

性能特点：

波纹伸缩器主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。

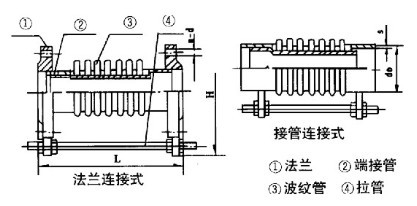

波纹伸缩器安装数据表

通径 DN	波数	压力等级 Mpa					滤纹管	最大	长度mm
		0.25	0.6	1	1.6	2.5	有效面积	外径尺寸	法兰	接管
		轴向补偿量 mm/ 刚度 N/mm					cm 2	mm	（mm）	（mm）
32	8	25/21	22/26	20/26	18/63	15/98	16	225	160/250	264/280
32	16	Nov-50	46/14	41/14	36/32	31/47	16	225	244/291	316/321
40	8	25/28	22/44	20/44	18/89	15/106	23	244	164/259	269/289
40	16	50/14	46/22	41/22	36/45	31/55	23	244	230/304	319/334
50	8	25/30	22/51	20/70	18/70	15/138	67	259	172/276	282/306
50	16	50/16	46/26	41/35	36/35	31/70	67	259	240/342	347/372
65	8	33/28	30/35	26/44	22/55	19/68	55	270	215/294	300/322
65	12	42/16	38/22	38/32	34/40	29/50	55	270	260/334	340/362
80	8	40/20	36/26	34/33	28/41	24/54	81	284	240/338	344/366
80	10	53/14	49/17	49/21	43/26	38/33	81	284	270/368	374/390
100	6	45/47	45/60	40/75	35/93	29/117	121	304	235/317	323/345
100	10	76/26	74/32	64/40	57/50	49/63	121	304	305/381	387/409
125	5	48/38	42/47	38/59	34/74	29/92	180	334	282/314	316/342
125	9	85/23	77/29	66/36	58/45	50/56	180	334	382/386	388/414
150	5	49/42	44/50	40/62	34/78	29/97	257	364	282/389	338/367
150	8	79/34	71/43	64/51	54/59	46/65	257	364	356/399	402/427
200	4	52/49	46/55	42/68	38/78	34/111	479	442	280/384	348/372
200	6	73/31	65/44	59/52	53/58	48/78	479	442	340/402	402/426
250	4	72/30	65/34	59/42	52/45	47/55	796	507	315/379	415/379
250	6	108/16	97/21	87/35	79/39	71/47	796	507	393/459	493/399
300	4	72/51	65/55	59/59	52/65	47/71	1105	562	366/427	466/467
300	6	108/32	97/35	87/37	79/41	71/45	1105	562	464/525	564/565
350	4	72/58	65/62	59/67	52/74	47/81	1307	622	397/452	497/492
350	6	108/38	97/41	87/44	79/48	71/47	1307	622	509/564	609/604
400	4	72/54	65/58	59/62	52/68	47/75	1611	700	412/478	512/518
400	6	108/36	97/39	87/43	79/47	71/52	1611	700	522/588	622/628
450	4	108/32	97/35	87/37	79/41	71/45	1972	760	503/498	503/523
450	6	162/20	145/22	131/23	118/25	106/28	1972	760	503/658	603/648
500	4	108/59	97/64	87/68	79/75	71/82	2445	835	431/523	531/554
500	6	162/34	145/37	131/39	118/43	106/48	2445	835	531/655	631/742
600	4	108/74	97/80	87/85	79/94	71/103	3534	980	478/548	578/588
600	6	162/42	145/45	131/49	118/53	106/60	3534	980	658/679	758/781
700	4	108/67	97/72	87/77	79/85	71/95	4717	1110	490	590
700	6	162/42	145/45	131/49	118/53	106/60	4717	1110	690	790
800	4	120/88	108/95	102/102	94/112	82/123	5822	1265	502	602
800	6	183/67	164/72	156/77	144/85	125/93	5822	1265	610	710
900	4	120/84	108/90	102/97	94/107	82/117	7620	1186		689
900	6	183/60	164/65	156/69	144/76	125/84	7620	1186		850
1000	4	120/91	108/98	102/105	94/116		9043	1286		692
1000	6	183/59	164/65	156/71	144/81		9043	1286		855
