制造规范
法兰连接尺寸符合GB17241.6-1998和GB/T9113-2000要求，适用直管外径符合GB/T10002.1-1996、GB/T13663-2000、GB3420～3422-1982、GB13295-1991、GB/T3091～3092-1993标准要求。
安装使用方法：
将本产品的法兰一端与管道上的法兰或阀门管件法兰相连，另一端将管子插入承口内，插入长度应略小于本产品的总长度，可在管子插入端预先划上准备插入长度标线以便准确把握。
1、安装前应先检查调节螺栓是否处于最松驰壮态以及承口内的橡胶密封圈应处于不受挤压状态。
2、插入管子时，可事先在管子上涂抹肥皂水，以减少摩擦，方便插入。
3、管子插入后，应逐渐循环拧紧调节螺栓，以便承口内的橡胶密封圈与管子紧密结合。
4、本产品如在管道端部使用（即管线末梢端使用），应考虑设置端部支墩，以抵消管道内介质产生的推力。
产品特点

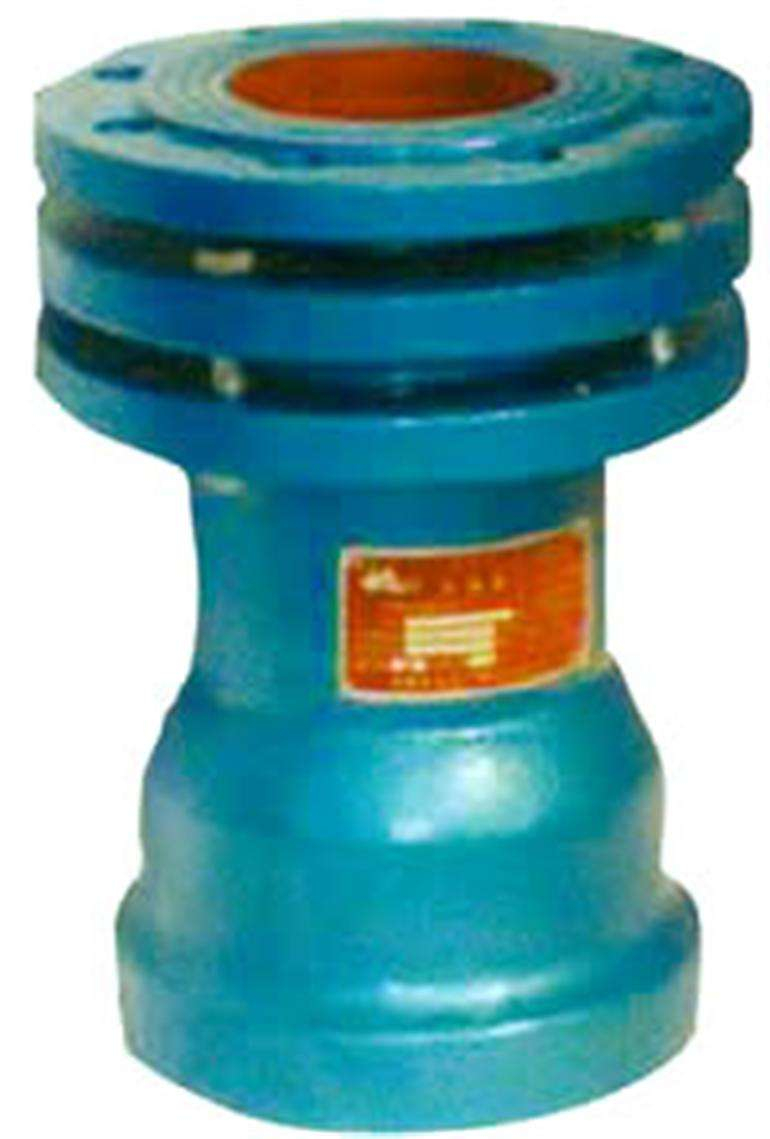

承盘伸缩器，该产品一端为法兰，另一端为承口，与传统伸缩器相比，该产品重量轻，性能优，结构新颖，安装简单方便，密封效果好，并且密封强度可根据需要自如调节。
优越性能
1、该产品使用非常方便，无论是新安装管道或是对原有管道进行维修均不需现场焊接，也不需打口，只需按照安装方法连接即可，节省人力。
2、产品自带法兰橡胶密封垫及承口橡胶密封圈，可实现施工现场快速连接。
3、承口与管子之间采用橡胶柔性密封，并且可以调节密封强度，使得密封更加安全可靠。
4、产品伸缩补偿量大，其数值见参考数据表中△L。特别是对热膨胀系数较大的塑料管及产生应力较大的管线，最适宜选用该产品。
参考数据表（部分）
公称直经 DN（mm） | 长度L （mm） | 伸缩量△L （mm） | 适用于管子外径D（mm） | 法兰连接 螺栓 | 调节螺栓 | 参考重量 （kg） | |||
塑料管 | 铸铁管 | 球墨管 | 钢管 | ||||||
80 | 125 | 70 | 90 | 93 | —— | 89 | 4-M16×70 | 4-M8 | 6 |
100 | 130 | 75 | 110 | 118 | 118 | 108、114 | 8-M16×70 | 4-M8 | 7 |
150 | 140 | 80 | 160 | 169 | 170 | 159 | 8-M20×75 | 4-M8 | 13 |
200 | 140 | 80 | 200 | 220 | 222 | 219 | 8-M20×75 | 6-M8 | 18 |
250 | 150 | 90 | 250 | 271.6 | 274 | 273 | 12-M20×80 | 6-M8 | 25 |
300 | 170 | 100 | 315 | 322.8 | 326 | 325 | 12-M20×80 | 8-M8 | 34 |
400 | 180 | 110 | 400 | 425.6 | 429 | 426 | 16-M22×90 | 10-M8 | 50 |
500 | 200 | 120 | 500 | 528 | 532 | 530 | 20-M22×100 | 12-M8 | 65 |
600 | 220 | 140 | 630 | 630.8 | 635 | 630 | 20-M27×110 | 14-M8 | 80 |
700 | 240 | 140 | 710 | 733 | 738 | —— | 24-M27×120 | 16-M8 | 100 |
800 | 240 | 150 | 800 | 836 | 842 | —— | 24-M30×130 | 20-M8 | 140 |
