JGD可曲挠单球橡胶软接头在工业污水管道中安装时，如何处理与结构钢筋的冲突？

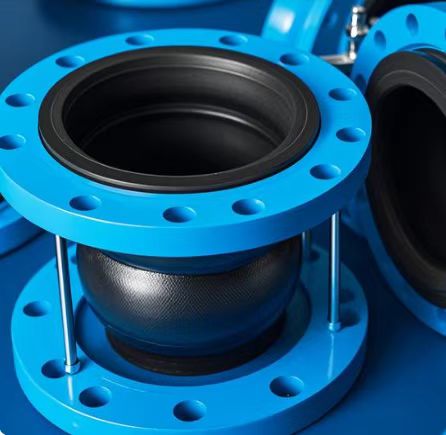

JGD可曲挠单球橡胶软接头（KXT/JGD型）本身是管道上的法兰连接件，通常不与结构钢筋发生"碰撞"——真正容易和梁、柱、板受力钢筋发生冲突的是橡胶接头所在的管道走向、固定支架位置或穿墙套管（橡胶软接头本体一般在墙/板外侧）。工业污水管道场景下遇到此类冲突，按以下优先级处理：
管道或支架位置碰主筋/箍筋——这是最常见情况，泵房或管沟内管道贴梁底/柱边布置，固定支架锚筋与结构钢筋打架。
穿墙/穿楼板套管与钢筋打架——若橡胶软接头配套有穿墙套管（墙外安装），套管洞口割断结构筋。
极少见情况：预埋式橡胶挠性止水套（穿墙密闭套管）与墙体分布筋冲突，需调整钢筋间距。
严禁切割或随意弯折主筋（受力钢筋）和箍筋来给管道或接头让位，这会削弱结构安全。
在橡胶软接头允许横向补偿范围内，微调管道轴线位置（通常偏移≤10~15mm单球可承受，具体查样本横向位移值），使管道及支架避开钢筋。若偏移稍大，可：
加一段可调短管/活套法兰短节吸收错边；
改用双球体橡胶接头（横向补偿量更大）后再微调。
将固定支架改为侧装或上翻支架，锚栓打在混凝土非配筋密集区（避开主筋，可微调钻孔位置避筋）；
泵进出口附近若空间受限，将软接头向远离泵口方向移一段短管再安装（需复核直管段要求）。
对分布筋/构造筋：经结构工程师核算同意后，可局部绕过（弯折或断开焊连通），严禁自行处理；
对主筋冲突：只能由设计出具变更单，将管道洞口/套管位置平移或局部降板/升板处理，不可削弱主筋。
套管翼环处与分布筋相碰时，可将分布筋适当弯折绕过翼环并在两侧搭接焊（≥5d单面/10d双面），主筋不得截断；
若截断主筋必须经结构设计书面同意并补强。
项目 | 要点 |
|---|---|
橡胶材质 | 工业污水建议选用EPDM（耐酸碱）或NBR（耐油/磨损）内衬，外覆耐候层 |
防拉脱 | 泵出口必装防拉脱限位装置，污水系统启停频繁易产生水锤 |
安装状态 | 接头须处于自然长度，禁止强行拉伸/压缩去躲钢筋 |
法兰螺栓 | 螺杆朝橡胶侧穿出螺母在外，防止螺杆头顶伤球体拱起部位 |
隐蔽验收 | 若涉及套管预埋，隐蔽前办理验收，记录钢筋调整情况 |
