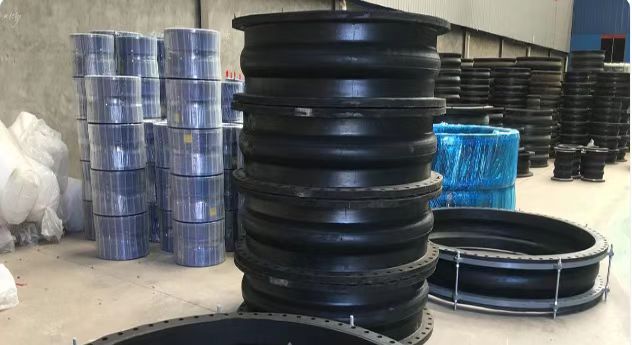

KWTF可曲挠橡胶弯头在高温管道中避免过度压缩的方案
高温管道（蒸汽、热水等）运行时因热胀冷缩产生显著的轴向伸长，这个伸长量会直接转化为对橡胶弯头的压缩位移。一旦超过其允许压缩量（KWTF型 DN50~300 一般为 ≤16~20mm），就会导致球体鼓包、加强层脱层甚至破裂。防止过度压缩需要从设计选型→安装预留→支撑限位→运行管控四个层面闭环控制：
这是一切措施的前提。直管段热伸长量近似公式：
ΔL = α × L × ΔT
参数 | 说明 |
|---|---|
α | 钢材线胀系数 ≈ 12×10⁻⁶ /℃ |
L | 橡胶弯头两侧自由管段长度（m） |
ΔT | 运行温度 − 安装温度（℃） |
举例：碳钢管 L=20m，蒸汽温度 200℃，安装时冷态 20℃，则 ΔL ≈ 12×10⁻⁶ × 20 × 180 ≈ 43mm——远超KWTF允许压缩的 16~20mm，此时单靠橡胶弯头吸收是不行的，必须引入固定支架 + 主补偿器（波纹膨胀节）+ 橡胶弯头仅作辅助隔振的架构。
橡胶弯头绝不能充当管道热膨胀的主吸收元件：
固定支架应设在橡胶弯头两侧，把热膨胀"锁定"到其他位置（如波纹膨胀节处），使作用于橡胶弯头的位移量在其允许范围内
固定支撑/托架的受力必须 > 管道轴向力（内压引起的盲板力 + 摩擦力），否则必须加装防拉脱限位装置
导向支架限制横向偏移，防止弯头处产生附加的角向+横向复合位移
本质逻辑：不是让橡胶弯头"扛下所有膨胀"，而是用固定支架把它"隔离"在一个可控的小位移区间里。
高温管道冷态安装时，需要根据运行态的热伸长方向，有意地将橡胶弯头预先调整到偏离自然状态的位置：
管道受热后的行为 | 冷态安装做法 |
|---|---|
两端向外伸长 → 压缩橡胶弯头 | 冷态时预先拉开一点（留负压缩量），使热态刚好回到自然状态附近 |
两端向内收缩 → 拉伸橡胶弯头 | 冷态时预先压缩一点 |
实际操作中更稳妥的做法是：以厂家提供的允许压缩量为上限，反推两支管间法兰面间距允差，安装时用临时短管定位法保证间隙正确：
步骤：先做一段与橡胶弯头+一端短管总长匹配的定位短管 → 焊接对口 → 拆定位件 → 装橡胶弯头于自然状态 → 调限位螺母到预留间隙位
根据 CJ/T 208-2005《可曲挠橡胶接头》 及 13K204 图集要求：
条件 | 措施 |
|---|---|
DN ≥ 200 | 宜配用限位法兰或限位杆 |
工作温度 ≥ 70℃ 或 压力 ≥ 1.5MPa | 宜配用限位装置 |
水泵出口近处 / 启停频繁 | 必须加限位装置 |
高空悬空 / 弯头受力复杂处 | 必须加限位+固定托架 |
限位装置的作用原理：允许在设计位移范围内自由伸缩，超过即被机械止挡锁住，不让橡胶本体承受超额压缩。
安装要点：
限位螺栓的定位螺母要调到合适位置预留工作空隙，不是锁死，也不是放任不管
限位间隙一般取 ≦ 允许压缩量的 80%~90%，留一点安全裕度
KWTF用于高温管道时应选 三元乙丙橡胶（EPDM） 球体，适用温度 -20~+115℃（特殊配方可达 -30~+250℃）。温度越高橡胶越软，同等压缩量下的失稳风险越大——高温本身就会缩小安全窗口，所以更要严格控制位移量。
❌ 禁止做法 | 正确做法 |
|---|---|
用强力拉/压橡胶弯头来凑合管道错口 | 先校正管道轴线，保证同心度 |
拆除出厂自带的限位装置 | 保留并使用限位装置 |
焊接时不对橡胶弯头做防火遮盖 | 用盖板/湿布遮盖防焊花烧蚀 |
螺栓一次拧死某一颗 | 对角交替、分阶段扭矩拧紧 |
不设固定支架让橡胶弯头"自找平衡" | 有固定点才有可控位移边界 |
忽略压力波动/水锤 | 高点排气+缓开缓关+必要时安全阀/泄压 |
