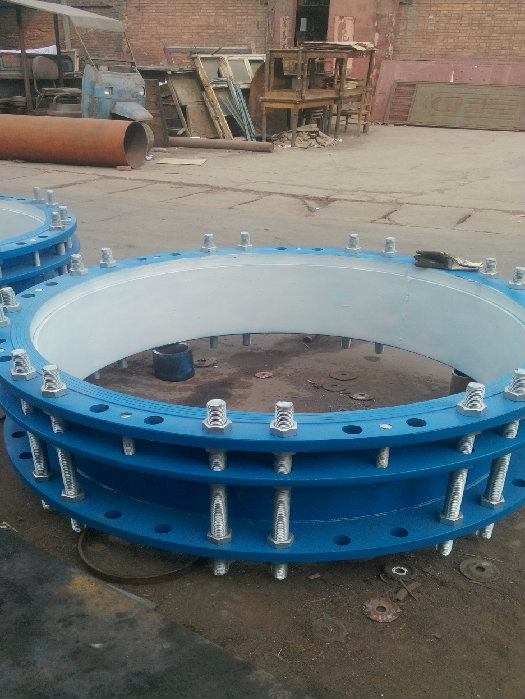

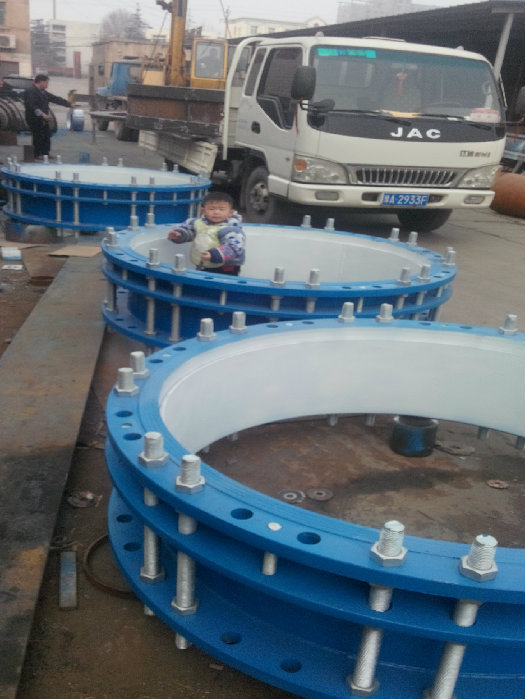

C2F双法兰松套传力接头

C2F双法兰松套传力接头

松套传力接头是由法兰松套伸缩接头和短管法兰、传力螺杆等构件组成,能降低被连接件的压力推力(盲板力)和补偿管路安装误差,双法兰传力接头不能吸收轴向位移。双法兰传力接主要用于泵、阀门等附件的松套连接。

产品型号:C2F
全国咨询电话:15903663076 0371-64393352
产品介绍

松套传力接头是由法兰松套伸缩接头和短管法兰、传力螺杆等构件组成,能降低被连接件的压力推力(盲板力)和补偿管路安装误差,双法兰传力接头不能吸收轴向位移。双法兰传力接主要用于泵、阀门等附件的松套连接。

各部分的主是材质为:
序号No.
名称Name
数量Quantity
材料Material
1
本体
1
QT450-10,Q235A
2
密封圈
1
NBR
3
压盖
1
QT450-10,Q235A
4
限位短管
1
Q235A
5
螺栓
n
Q235A,35#
6
螺母
Tn
Q235A,20#

【适用范围】本产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

【常用型号】VSSJAFG(CF)型单法兰松套传力接头,VSSJAF(C2F)型双法兰松套传力接头,VSSJAFC(CC2F)型可拆式双法兰松套传力接头

【安装说明】

A. 先把中间压盖螺母松开,使密封圈处于几乎不能工作状态,然后再调整短管,调整的尺寸按1/2ΔL为最佳,再调整好接头,并去掉螺柱的第一个螺母,使管道通心,并使螺柱的头对准管道法兰孔,便可进行一端安装。

B. 螺母加压要对称,逐步扭紧。

C. 再安另一端法兰,方法类推。

D. 对称逐渐压紧压盖螺母,以适为可。

E. 工作时,发现局部密封不严,可在局部压紧压盖螺母 ,以不泄漏为止,两端密封不严,逐步拧紧法兰两端螺母,至不漏为止。
