JGD-B型丝扣连接橡胶接头
作者 Admin
浏览
发布时间 2011-04-21

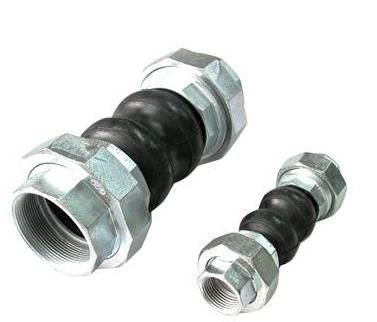

名称：JGD-B型丝扣连接橡胶接头
我厂多年来一直致力于丝扣连接橡胶接头技术的研究，拥有丰富经验的丝扣连接橡胶接头专家为您提供专业的丝扣连接橡胶接头产品，是您理想选择!
丝扣连接橡胶接头定义：
丝扣连接橡胶接头又称螺纹连接，它是通过内外螺纹把管道与管道、管道与、阀门连接起来。
丝扣连接橡胶接头用途：
这种连接主要用于钢管、铜管和高压的连接，焊接钢管的螺纹日前大部分采用套螺纹机操作，而对于螺纹加工精度和表面粗糙度要求很高的高压管道都必须用车床加下。
| 工作压力 | 1MPa(10kgf/cm2) | 偏转角度 | （a1+a2）45℃ |
| 爆破压力 | 3MPa(30kgf/cm2) | 真空度 | 53.3KPa(400mmHg) |
| 适用温度 | -15℃--115℃特殊可达-30--250℃ | ||
| 适用介质 | 水、海水、热水、空气、压缩空气、油、酸、碱等化学物质 | ||
| 公称通径Dg | L值 | 转向位移 | 横向位移 | ||
| mm | 英寸 | mm | 伸长 | 压缩 | mm |
| 20 | 0.75 | 180 | 5-6 | 22 | 22 |
| 25 | 1 | 180 | 5-6 | 22 | 22 |
| 32 | 1.25 | 200 | 5-6 | 22 | 22 |
| 40 | 1.5 | 210 | 5-6 | 22 | 22 |
| 50 | 2 | 220 | 5-6 | 22 | 22 |
| 65 | 2.5 | 245 | 5-6 | 22 | 22 |
