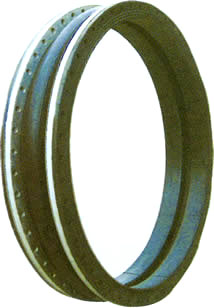

名称：端面全密封橡胶接头(加固可调节型) 产品性能介绍：
端面全密封橡胶接头有两种：KXT(JGD)-DM-B（加固可调节型）、KXT(JGD)-DM-A(加强型）。由于端面全密封橡胶接头具有良好的综合性能，所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。
端面全密封橡胶接头该产品利用了橡胶的弹性、高气密性、耐介质性、耐候性和耐辐射性等优点，采用高强度、冷热稳定性强的聚酯帘子布斜交与之复合后，经过高压、高温模具硫化而成。
端面全密封橡胶接头特点：内部致密度高、能承受较高压力、弹性变形效果好。
端面全密封橡胶接头优点：减震、降噪、轻巧、无毒。
端面全密封橡胶接头用途：与泵、阀门的连接、震动较大的管道、冷热变化频繁的管线。
端面全密封橡胶接头适用介质：海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、蒸气和颗粒粉状。
端面全密封橡胶接头技术条件 项目/型号 (DN50～300) (DN350～800) (DN900～3000) 备注 工作压力MPa 0.6/1.0/1.6/2.0/2.5 0.6/1.0/1.6 0.6/1.0 A、如介质油、酸碱物质 爆破压力MPa ＜1.8 ＜1.5 ＜1.2 真空度KPa 86.7 53.3 49.5 适用温度℃ -20-+115(特殊可达-30～+250) 适用介质 空气、压缩空气.水、海水、热水、油、酸碱
B、工作温度有特殊要求
c、也可来函来图订制
D、订货时须说明
注：主要零件材料同JGD-A型

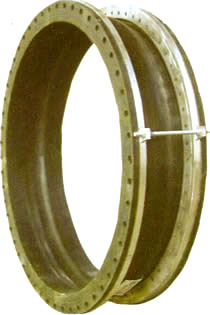

JGD-DM-B(加固可调节型)
通径 长度 轴向位移 径向位移 偏转位移 A型 B型 A型 B型 A型 B型 mm 寸 伸长 压缩 伸长 压缩 32 1.25″ 90 6 10 - - 9 - ±7.5° - 40 1.5″ 95 7 10 - - 9 - ±7.5° - 50 2″ 105 7 10 - - 10 - ±7.5° - 65 2.5″ 115 7 13 - - 1l - ±7.5° - 80 3″ 135 8 15 - - 12 - ±7.5° - 100 4″ 150 10 19 - - 13 - ±7.5° - 125 5″ 165 12 19 - - 13 - ±7.5° - 150 6″ 180 12 20 - - 14 - ±7.5° - 200 8″ 210 16 25 30 35 22 25 ±7.5° ±10° 250 10″ 230 16 25 30 40 22 25 ±7.5° ±12° 300 12″ 245 16 25 30 40 22 25 ±7.5° ±12° 350 14″ 255 16 25 35 45 22 30 ±7.5° ±12° 400 16″ 255 16 25 35 45 22 30 ±7.5° ±12° 450 18″ 255 16 25 36 47 22 30 ±7.5° ±12° 500 20″ 255 16 25 36 48 22 30 ±7.5° ±12° 600 24″ 260 16 25 40 50 22 33 ±7.5° ±12° 700 28″ 260 16 25 40 55 22 33 ±7.5° ±12° 750 30″ 260 - - 40 55 - 33 ±7.5° ±12° 800 32″ 260 16 25 45 55 22 35 ±7.5° ±12° 900 36″ 260 16 25 45 55 22 35 ±7.5° ±12° 1000 40″ 260 16 - 45 60 22 35 ±7.5° ±12° 1100 44″ 300 - - 45 60 - 35 ±7.5° ±12° 1200 48″ 300 16 25 50 60 24 38 ±7.5° ±10° 1300 52″ 300 - - 50 60 - 38 ±7.5° ±lO。 1400 56″ 350 18 25 50 70 24 40 ±7.5° ±10° 1500 60″ 350 - - 60 70 - 40 ±7.5° ±10° 1600 64″ 350 18 25 60 70 24 46 ±7.5° ±10° 1800 72″ 400 18 25 60 75 24 48 ±7.5° ±10° 2000 80″ 450 18 25 70 75 25 50 ±7.5° ±10° 2200 88″ 500 18 25 70 80 25 60 ±7.5° ±l()。 2400 96″ 500 18 25 80 80 25 60 ±7.5° ±lO。 - - - 20 28 85 80 - 60 - ±10° - - - 25 30 - - - - - - - - - 25 30 - - - - - -
JGD-DM-A(加强型)
端面全密封橡胶接头通径、长度、位移参数表
mm
